在日常居家生活中,開關與插座是我們每天頻繁接觸卻最容易忽視的硬體設施。隨著使用年限增長,許多老舊線路不僅會因為內部銅片老化而出現接觸不良、甚至發熱的潛在危險,在外觀上往往也會因為長年插拔或當初施工不良,導致整座面板變得歪斜、泛黃,極大地影響了房間的整體美觀。為了提升居住品質與用電安全,決定趁著大整修空檔動手進行微改造,將小房間內那組已經老舊且明顯歪斜的雙插座及電燈開關進行全面汰換。
這次改造特別選用了在水電 DIY 界口碑極佳的「【Panasonic 國際牌】星光埋入式螢光單開雙插座組」,並親自前往特力屋實體店以新台幣 229 元的親民價格購入。這款產品不僅集成了日常必備的雙插座,更配備了具備單、雙切兩用型的螢光開關。其內附的螢光小橘燈能在黑暗中發出微光,為深夜點燈提供了極大的指引便利。本篇文章將透過詳細的實拍圖文,完整記錄從拆除舊面板、釐清線路結構到安裝全新星光面板的完整更換過程,讓想要自己動手更換家居開關的朋友也能輕鬆上手。

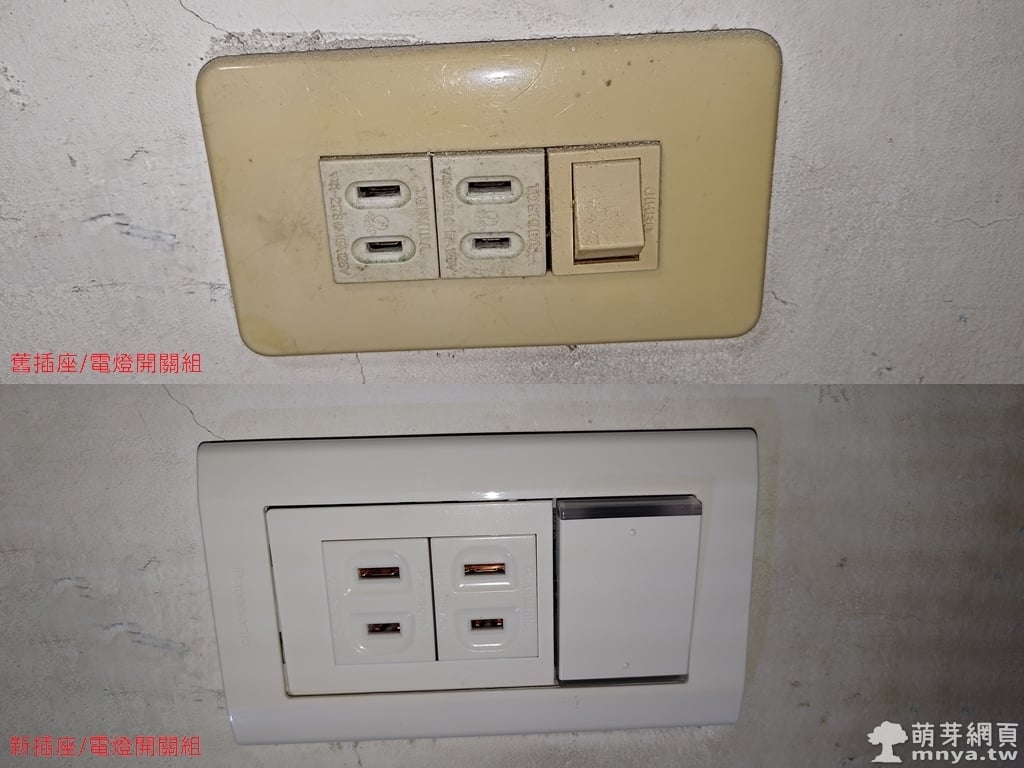

▲ 更換前後的對比圖。上方是原本使用多年、已經明顯泛黃且歪斜的老舊開關插座組(TOSHIBA 與 JIMBO 混搭);下方則是全新換上的 Panasonic 國際牌星光系列,外觀瞬間變得潔白、現代化。

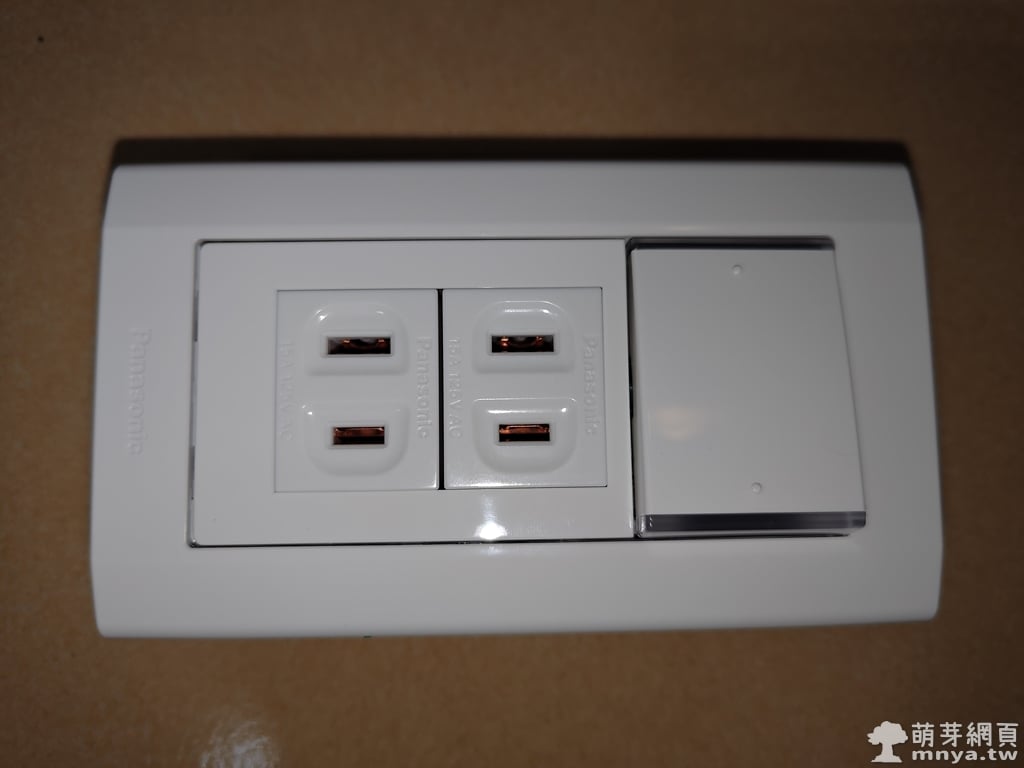

▲ 剛開箱的全新單開雙插座組正面外觀,寬幅的大面板設計搭配右側附帶透明外殼的螢光單開關,俐落的純白微弧形設計非常具有現代感。

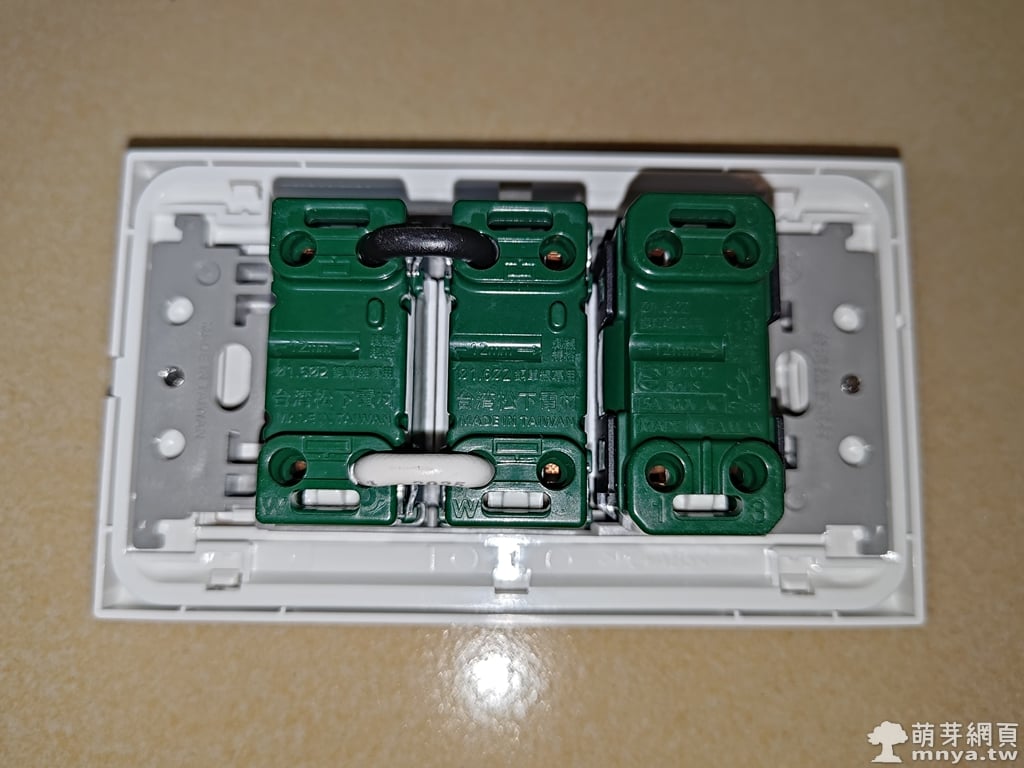

▲ 面板本體的背面結構。可以看到出廠時就已經預先用一條黑線與一條白線做好了內部插座間的跨接與跳線(W 端子對應留白零線),綠色外殼部分印有台灣松下電材與台灣製造的字樣。

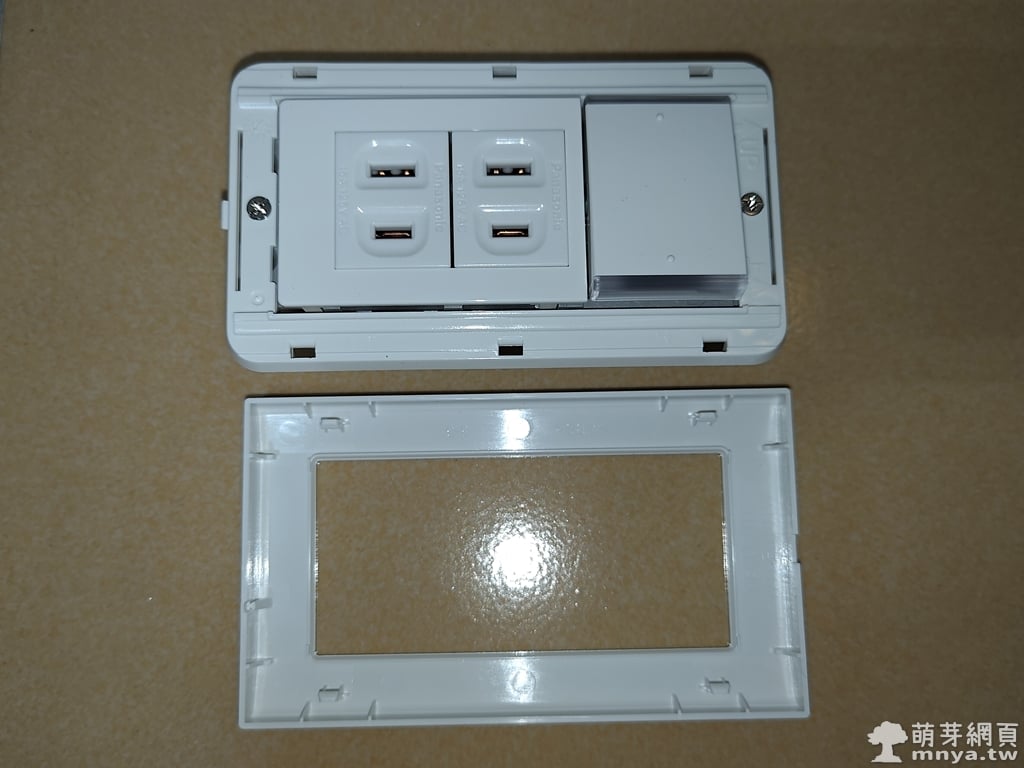

▲ 將星光面板的最外層裝飾塑膠外殼(按壓式外框)拆卸開來的狀態。

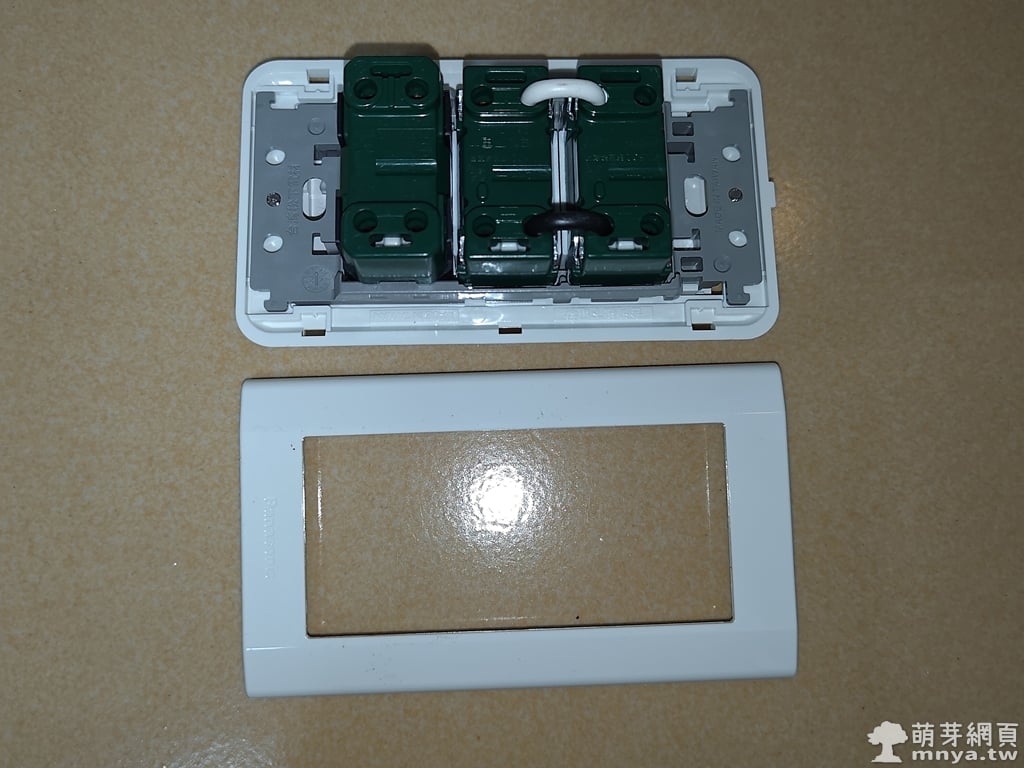

▲ 從背面看拆開裝飾外框後的星光面板本體。

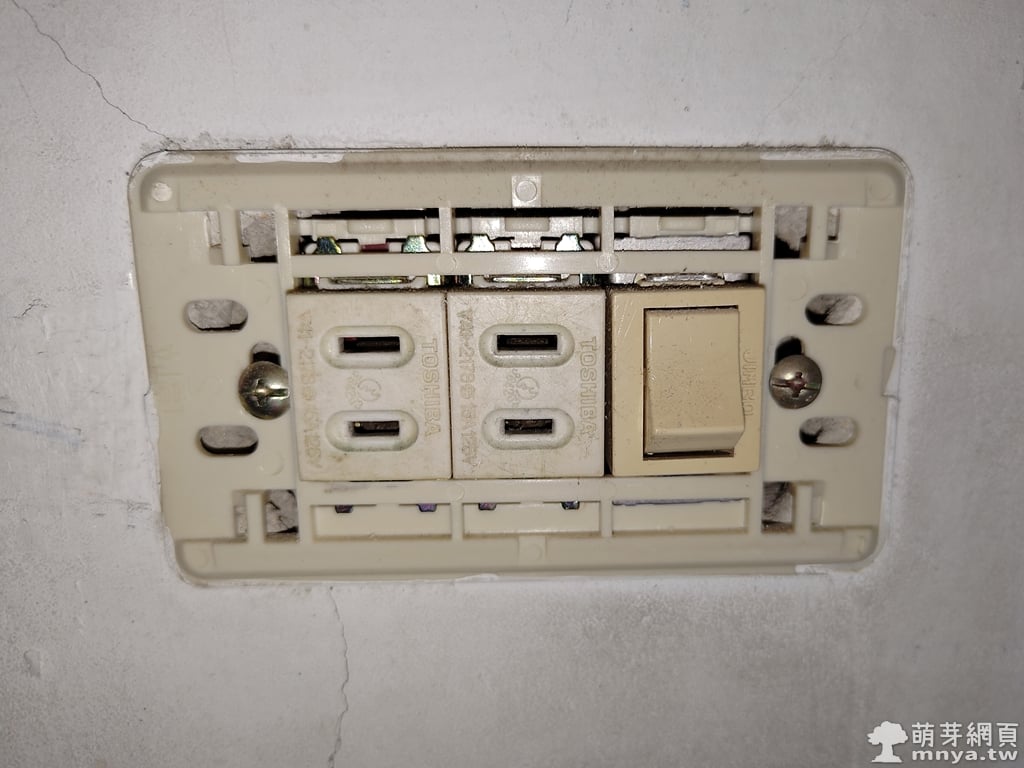

▲ 準備動手拆除老舊面板。撬開最外層發黃的外殼後,露出了內部固定在牆壁埋入盒上的左右兩顆十字長螺絲,此時可以發現面板確實有些歪斜。

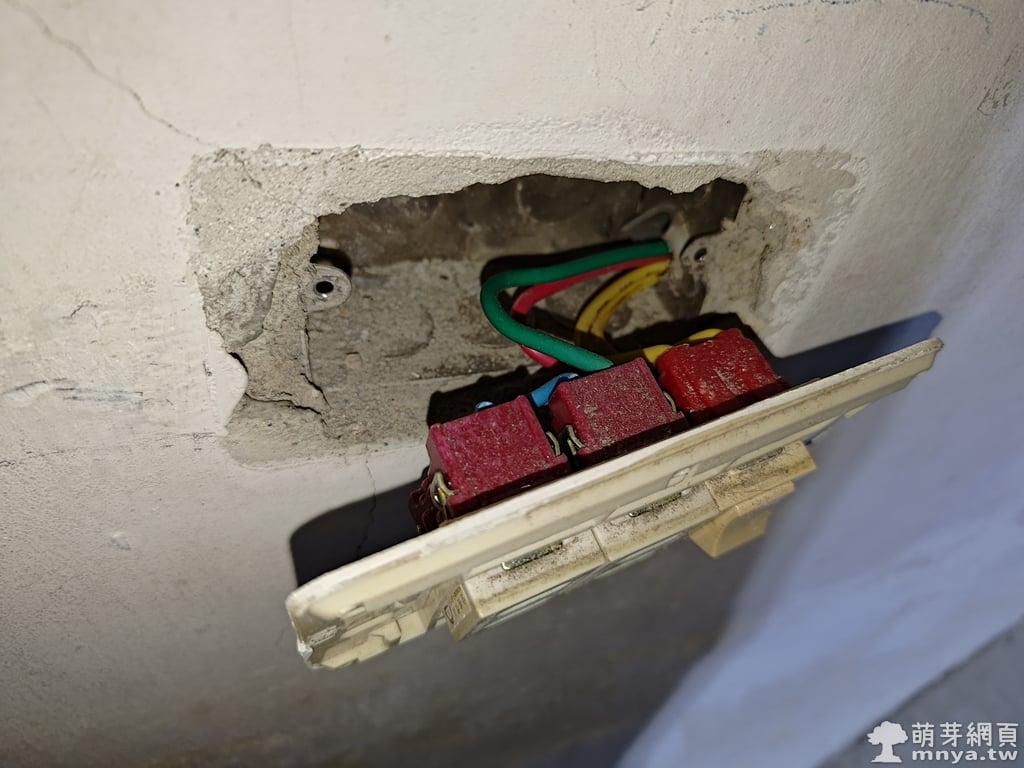

▲ 在關閉配電箱總電源並確保完全斷電後,用十字起子卸下螺絲,小心地將舊開關插座拉出牆面。可以看到後方接線盒中伸出紅色、綠色與黃色的硬芯電線,且積了不少老舊灰塵。

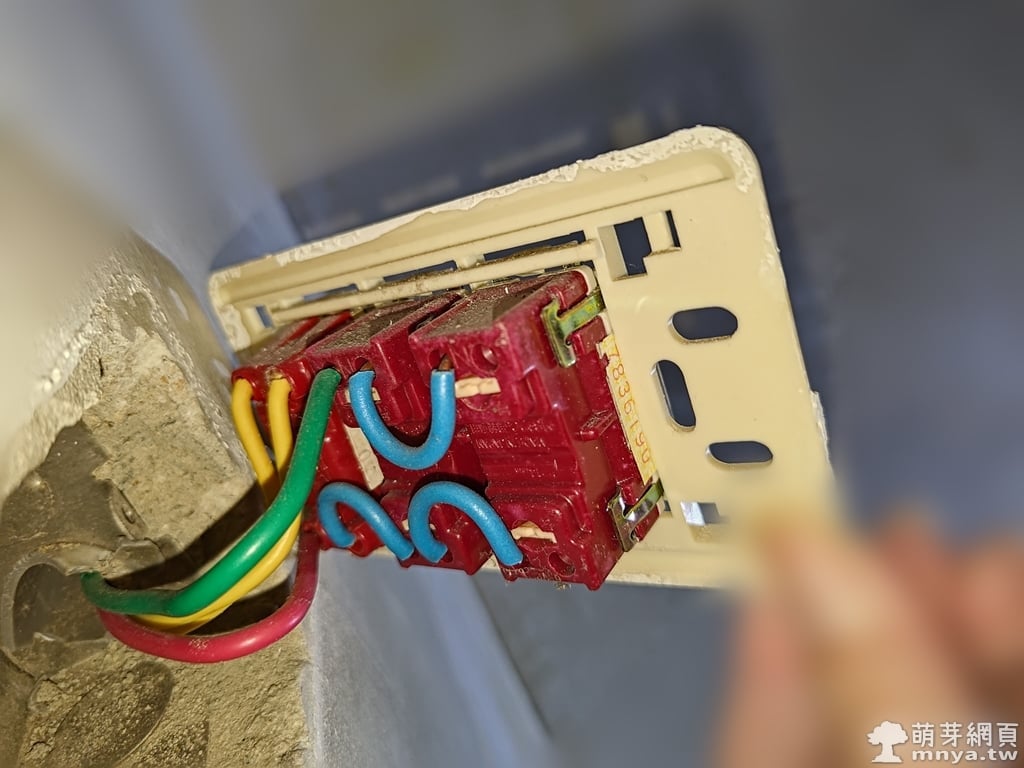

▲ 仔細觀察舊開關與插座後方的配線結構。原本是用藍色的短線做插座間與開關的跳線串接。在拔除舊線之前,一定要拍照記錄每一根顏色電線對應的孔位,避免等一下接錯發生短路。

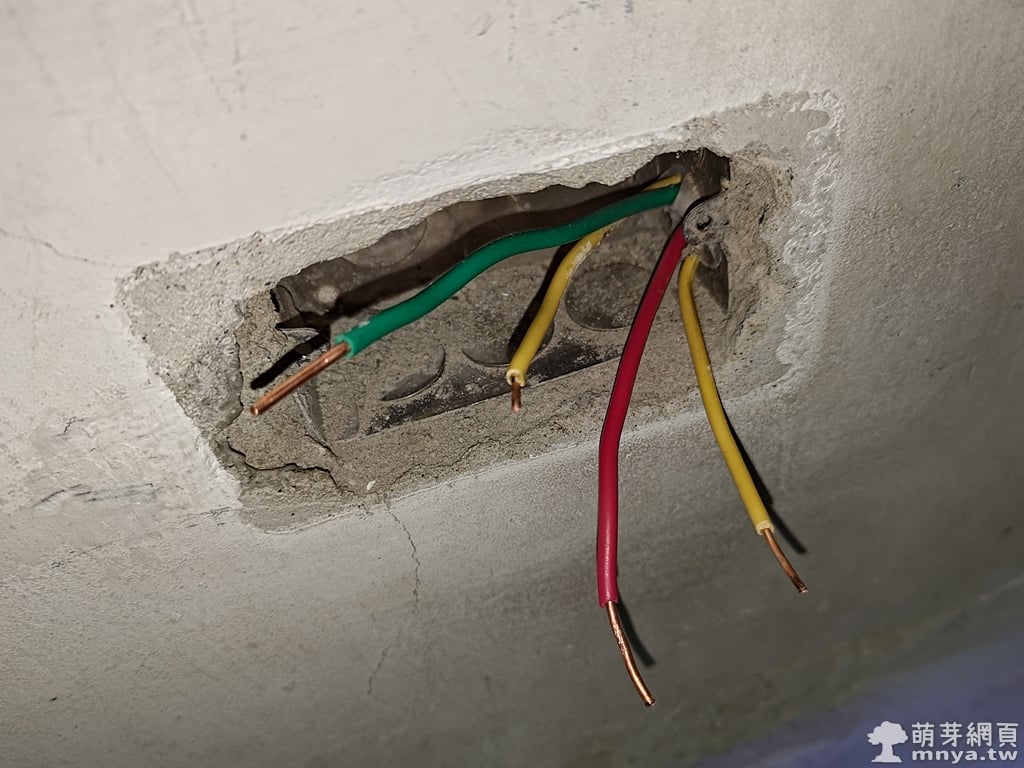

▲ 用一字起子插入舊插座的卸線孔,將老舊電線一根根拔出。牆壁裡拉出來的共有四根硬芯銅線:一根綠色(中性線)、一根紅色(火線)與兩根黃色(電燈控制線,雙切開關)。銅線外露的部分狀況還算良好,不需重新剝線。

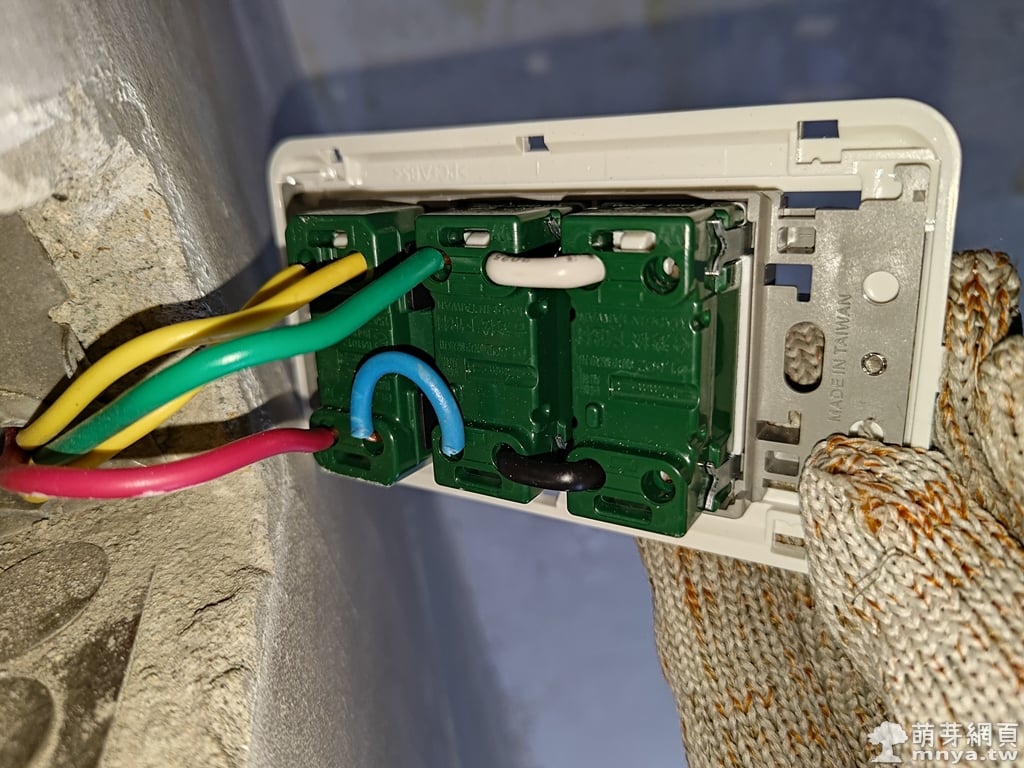

▲ 依照剛剛拍照記錄的線路,將電線對應插入新星光插座的速接端子中。其中一條藍色跳線沿用舊的,再利用內建的跳線(黑、白線),並將紅色線、綠色線與黃色線確實插到底,確保銅線盡量不外露且牢固。

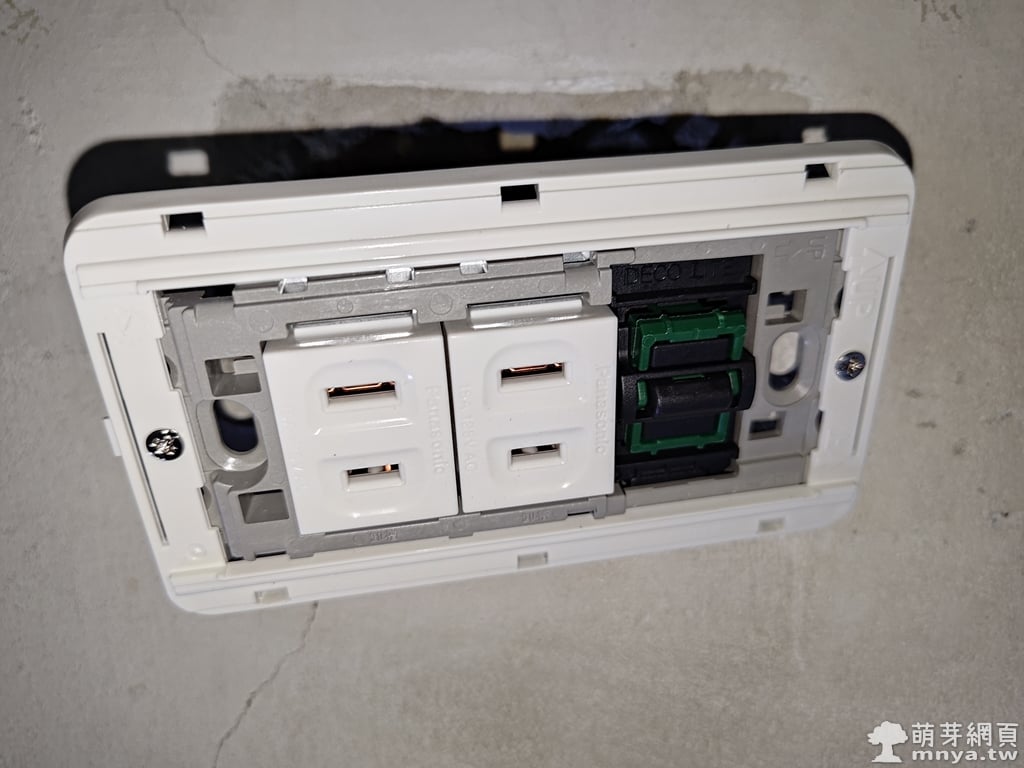

▲ 將接好線的全新星光面板本體塞回牆面的埋入盒中,並用十字起子將左右兩側的長螺絲鎖入固定。在鎖緊前要特別微調角度,將原本舊開關歪斜的問題徹底調正。

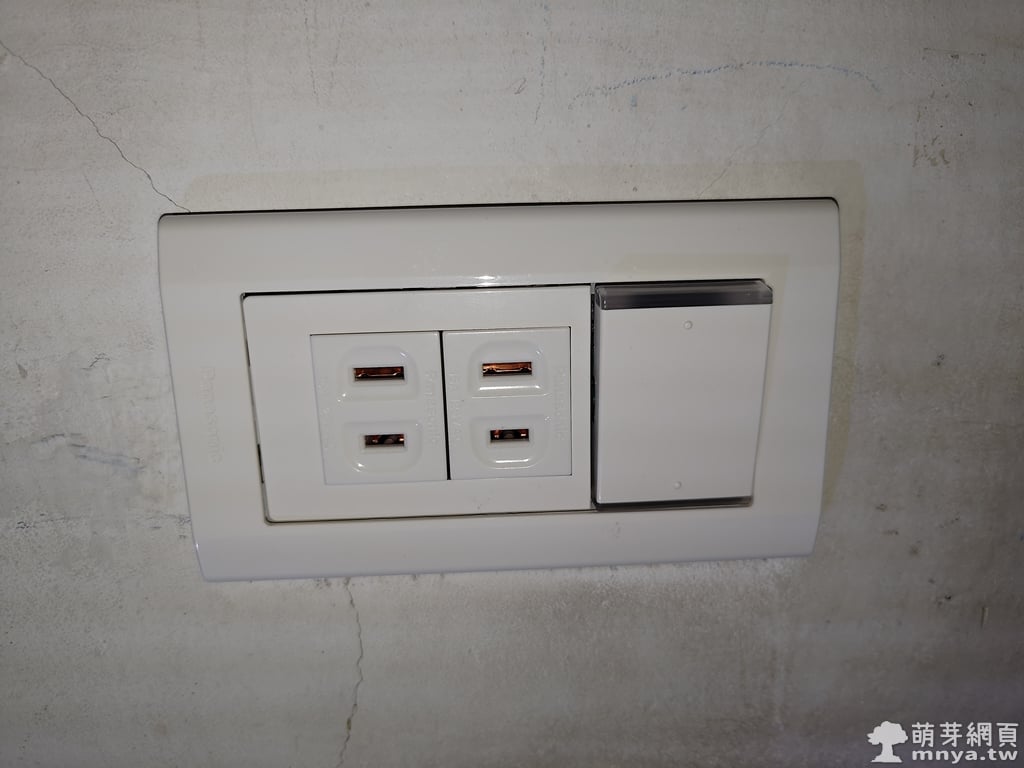

▲ 調整好水平角度並將螺絲徹底鎖緊固定後,最後將裝置面板、純白裝飾外框壓入卡榫。

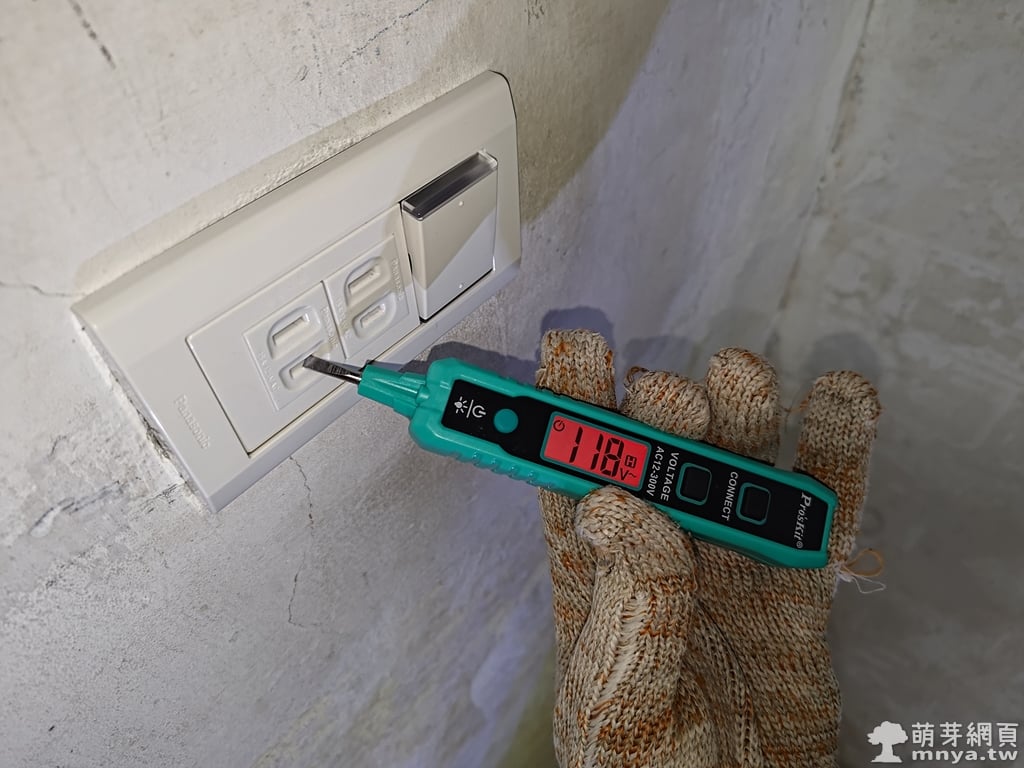

▲ 重新開啟配電箱的總電源後,拿出專業的數位驗電筆插入新插座的火線孔測試電壓。測試後螢幕正確顯示出 118V 的正常電壓,代表接線完全正確且供電穩定,這次的小房間插座開關更換 DIY 順利成功!
