在現代軟體開發與資料庫設計的過程中，如何清晰地呈現資料表之間的複雜關聯，一直是開發者與系統架構師面臨的挑戰。dbdiagram.io 是一款深受全球開發者喜愛的線上工具，它主打「圖表即程式碼（Diagram as Code）」，讓使用者能透過編寫簡潔的語法，即時生成精美的實體關係圖（ER Diagram）。這款工具由 Holistics 團隊開發，旨在簡化資料庫結構的視覺化流程，目前已幫助全球數百萬個專案建立其資料架構圖。
dbdiagram.io 的核心在於其使用的 DBML（Database Markup Language）。DBML 是一種開源的領域特定語言（DSL），其語法設計極為直觀且易於閱讀，旨在取代繁瑣且難以維護的 SQL DDL 腳本。透過 DBML，開發者可以輕鬆定義資料表（Tables）、欄位（Fields）以及索引（Indexes），並透過簡單的符號定義一對一、一對多或多對多的關聯性。這種方式不僅讓版本控制（如 Git）變得可行，也讓架構文件的維護變得更加輕鬆。
而說到資料庫設計，就不能不提 ER 圖（Entity-Relationship Diagram）。ER 模型最早由美籍台灣電腦科學家陳品山（Peter Chen）博士於 1976 年提出。它透過實體（Entity）、屬性（Attribute）及關係（Relationship）三大要素，將抽象的資訊需求轉化為具象的圖表。在軟體工程的概念設計階段，ER 圖是溝通商業需求與技術實作的重要橋樑。dbdiagram.io 完美地將陳博士的理論與現代開發流程結合，讓資料庫建模不再是苦差事，而是提升團隊效率的利器。

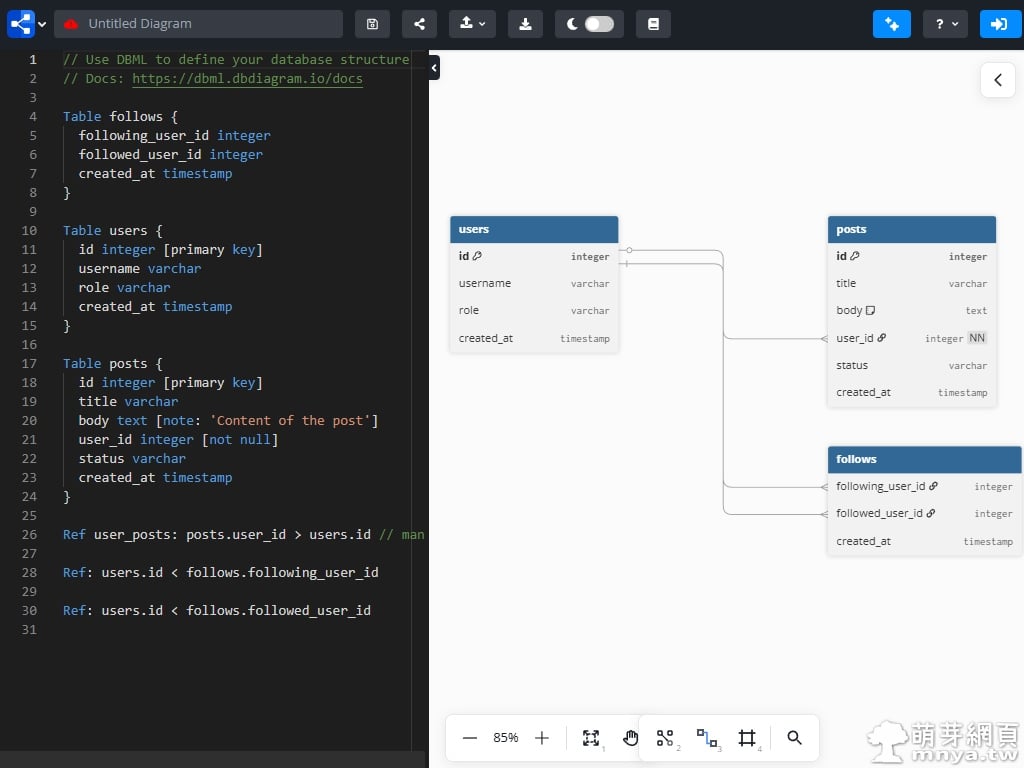

▲ 這是 dbdiagram.io 的標準作業介面。左側為 DBML 代碼編輯區域，使用者可以在此撰寫資料庫結構；右側則是即時生成的 ER 圖。圖中展示了 users、posts 與 follows 等資料表（這是預設的範例），透過簡潔的語法即可定義主鍵、欄位類型及表與表之間的關聯，實現「所見即所得」的高效率體驗。

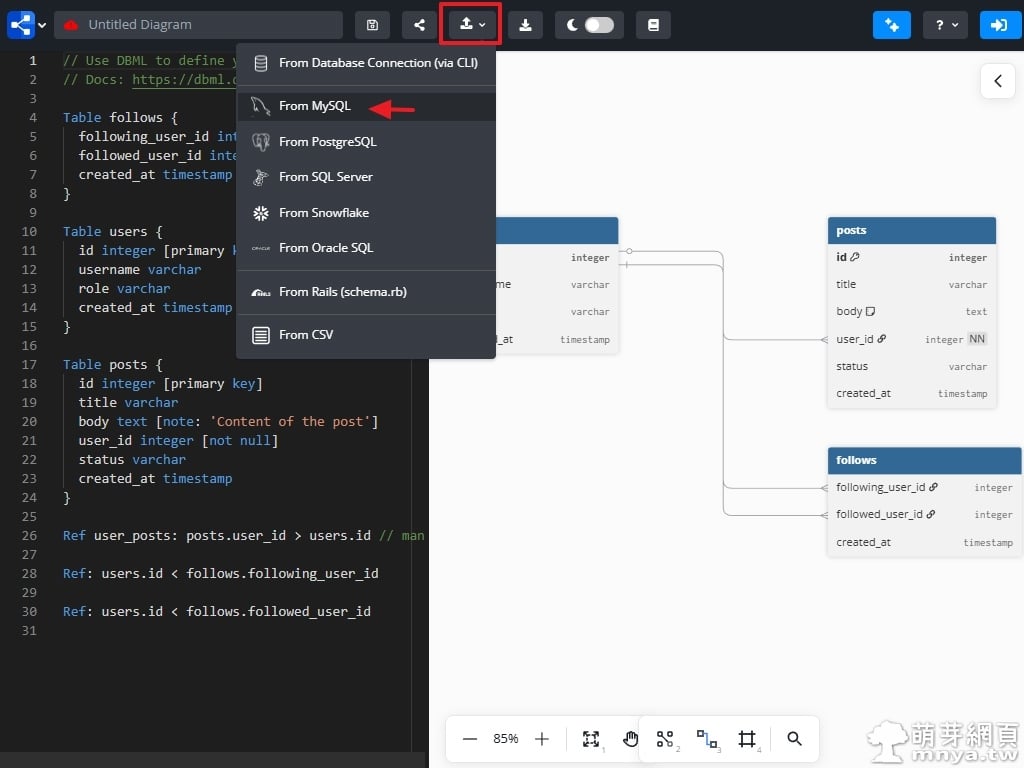

▲ dbdiagram.io 提供強大的匯入功能，支援從多種主流資料庫轉換架構。點擊導覽列的「Import」按鈕，使用者可以選擇從 MySQL、PostgreSQL、SQL Server 或是 Rails 的 schema.rb 匯入。這對於需要為現有的舊專案重新補齊文件或進行架構分析的開發者來說，是非常方便的功能。

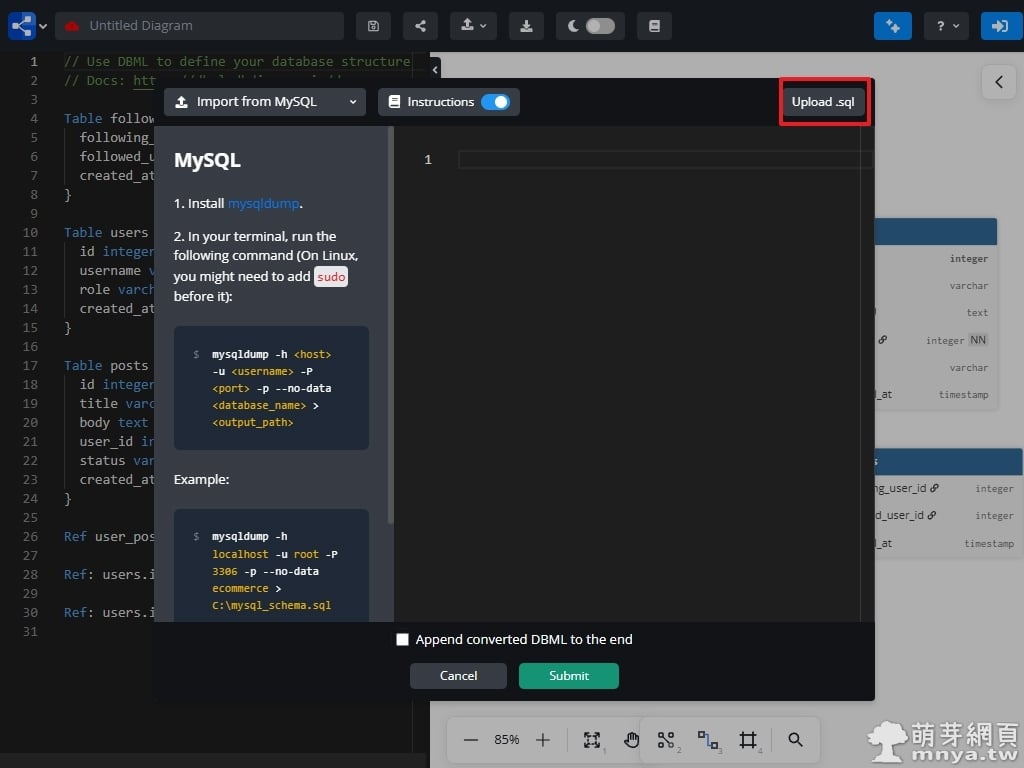

▲ 在選擇匯入來源後（以 MySQL 為例），系統會跳出一個專屬對話框。使用者可以直接將從資料庫匯出的 .sql 檔案拖曳上傳，或是直接貼上 SQL 建表語句。平台會自動解析這些 SQL 指令並將其轉換為 DBML 格式，省去了手動逐一輸入欄位與關聯的繁瑣步驟。

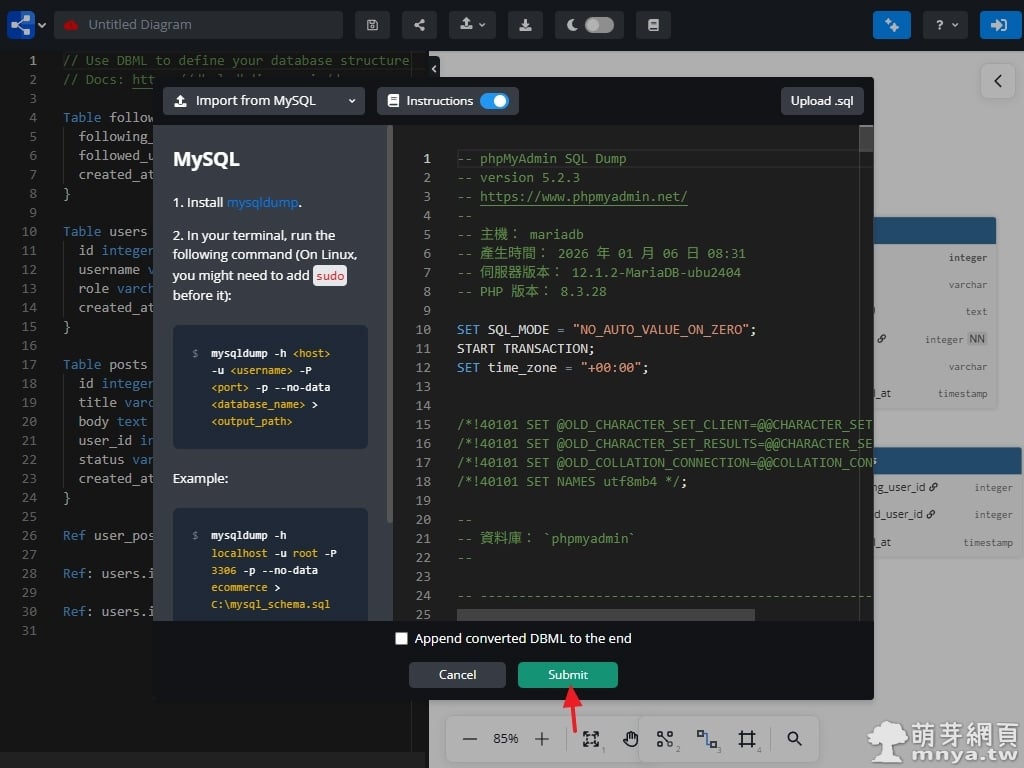

▲ 我這邊上傳 SQL 檔案後，SQL 代碼會自動貼入編輯區，點擊下方的綠色「Submit」按鈕，系統便會立即執行轉換。
▲ 這是匯入包含大量表格的複雜資料庫後的成果畫面。dbdiagram.io 能夠處理龐大的資料模型，並自動排列初始位置。使用者可以利用下方的縮放工具查看全景或細節，並透過拖曳功能手動調整表格位置，讓原本雜亂的資料庫結構變得井然有序，方便團隊成員理解整體的邏輯架構。
▲ 除了淺色介面，dbdiagram.io 也支援深色模式（Dark Mode），這能有效減輕開發者在長時間工作下的眼睛疲勞。在此模式下，DBML 代碼的高亮與圖表線條依然清晰。匯出功能需要登入，若有急用可以直接用截圖的方式取得 ER 圖，若需要完整圖再考慮註冊及登入平台，即可免費使用匯出功能。
